La mine vue de l'extérieur
Le siège principal est dominé par les chevalements métalliques à molettes superposées des puits I et II, ainsi que par les deux tours d'extraction en béton des puits III et V. A proximité du puits V, on peut voir d'immenses silos pour le stockage du charbon brut.
Sur le carreau
Le carreau vu depuis la tour d'extraction du puits III
La tour d'extraction du puits III offre une vue d'ensemble sur les installations de la mine, notamment les deux chevalements métalliques. Au loin, il est possible d'apercevoir les autres mines du secteur : Budryk, Pokój, Sośnica, Makoszowy...
Ancien bâtiment principal de la mine
L'ancien bâtiment principal de la mine, contruit en 1905-1906, possède une charpente en bois et une tour d'horloge surmontée d'un toit en cuivre en forme de casque prussien.
Supervision et salle des pendus
Lampisterie

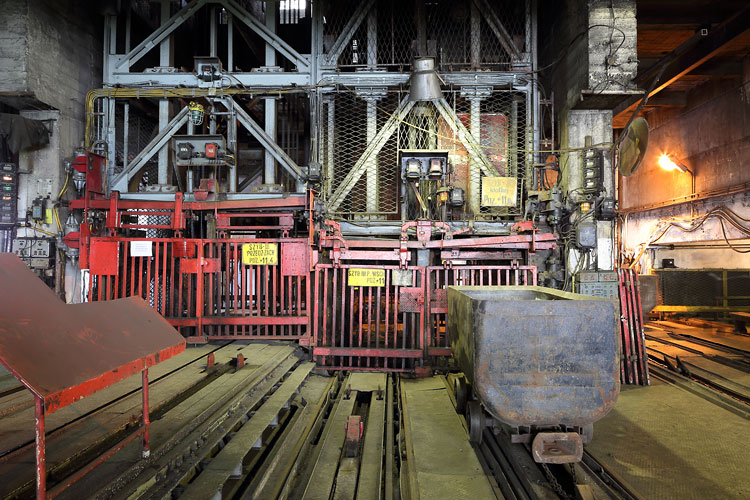

Recette jour du puits III
Le puits III est le puits de service du siège de Bielszowice, équipé de 4 cages. Sa recette jour sur plusieurs niveaux, permet l'embarquement du personnel et du matériel.
Le puits II (extraction par skips) est équipé d'une machine d'extraction à poulie Koepe bicâble entraînée par 2 moteurs électriques DolMel de 2000kW, construits en 1976.
Le puits III (service), à deux compartiments, possède en haut de sa tour deux machines d'extraction dont la particularité est qu'elles sont situées sur deux niveaux différents. La machine du compartiment 'ouest' est récente et composée d'une poulie Koepe quadricâble entraînée par un gros moteur électrique DolMel. La machine du compartiment 'est', située à l'étage du dessous, est d'origine russe et fut construite en 1963. Elle se compose d'une poulie Koepe quadricâble entraînée par un moteur électrique. Le système de freinage, bien visible, est pneumatique.
Les machines des puits I et V n'ont pas été visitées.
Machine d'extraction du puits II
Machines d'extraction du puits III
Le lavoir se compose de plusieurs bâtiments reliés par une multitude de convoyeurs à bande. Nous avons eu l'opportunité de visiter le bâtiment dédié au traitement des grains (les plus gros morceaux). Après criblage, le charbon est séparé des stériles par des systèmes à liqueur dense Drew-Boy, assez rares en Silésie.
Puits VI
Le carreau du puits VI est situé à Mikołów, 5 km au sud du siège principal. C'est un puits de service (personnel et matériel).
Puits Pawłów Górny I et II
Le carreau des puits Pawłów Górny est situé à Zabrze, 2 km au nord du siège principal. Ces deux puits sont équipés de ventilateurs pour l'aérage du fond. Aujourd'hui seul le puits II assure cette fonction. Le puits I est surmonté d'un chevalement métallique à 4 molettes parallèles. Ancien puits de service, il ne semble plus être très utilisé de nos jours.
