République Tchèque: Důl ČSM (Stonava / Moravie-Silésie)
20/10/2024
La mine 'Československý svaz mládeže' (union de la jeunesse tchécoslovaque), dont seul l'acronyme ČSM est utilisé de nos jours, est située à Stonava, dans le district de Karviná, dans la région de Moravie-Silésie. Il sagit de la dernière mine souterraine de charbon du
bassin houiller d'Ostrava-Karviná mais aussi de République Tchèque. Le 16 décembre 2022, il a été décidé de prolonger l'exploitation de la mine jusqu'en 2025 voire 2026.
La construction de la mine ČSM est lancée le 16 juin 1959. Deux sièges sont édifiés pour exploiter le gisement : ČSM Sever et ČSM Jih (Nord et Sud) ; le charbon sera extrait et traité par le siège ČSM Sever. En raison de difficultés géologiques (venues d'eau, grisou), la production de charbon ne débute que le 19 décembre 1968 à une profondeur de 570 mètres.
En novembre 1990, la mine ČSM sort du groupe OKD et devient indépendante : un processus de privatisation est engagé. Le 1er janvier 1993, elle est reprise (avec les mines de Kladno et de Tuchlovice) par la nouvelle société anonyme Českomoravské doly (ČMD) basée à Kladno. En 2005, la mine ČSM est la dernière mine encore en activité de la ČMD, finalement rattachée à la compagnie OKD. La production annuelle de la mine est d'environ 2,5 millions de tonnes de houille. Le record de production est atteint en 1981 avec 2 843 269 tonnes extraites. A partir de 2022, la production est réduite à 1,3 million de tonnes de houille, essentiellement du charbon à coke. Un total de 122 millions de tonnes de charbon ont été extraites jusqu'à présent.
La mine ČSM possède 4 puits :
Siège ČSM Sever
• puits d'entrée d'air (vtažná jáma) : service (matériel et personnel) - profondeur 1104,4 mètres - chevalement métallique
• puits de retour d'air (výduná jáma) : extraction par skip - profondeur 1005 mètres - tour d'extraction
Siège ČSM Jih
• puits d'entrée d'air (vtažná jáma) : service (matériel et personnel) - profondeur 1103,9 mètres - chevalement métallique
• puits de retour d'air (výduná jáma) : service (matériel et personnel) - profondeur 973,1 mètres - tour d'extraction
Je remercie la société OKD, tout particulièrement Barbora, pour avoir permis la réalisation de ce reportage.
------------------------------
Siège ČSM Sever (Nord)------------------------------
Les installations du siège ČSM Sever (Nord) sont modernes. Le puits d'extraction (retour d'air) est surmonté d'une grande tour d'extraction en béton. Le puits de service (entrée d'air) est quant à lui équipé d'un grand chevalement métallique. Le personnel accède aux cages par le niveau supérieur, relié à la lampisterie par une passerelle. Le matériel est encagé au niveau inférieur de la recette du puits, relié au parc à matériel par un réseau ferré à voie étroite.
Le siège Nord assure également le traitement du charbon dans un lavoir desservi par le réseau ferré national. Les stériles issus du traitement du charbon sont évacués par train. Une centrale thermique et les locaux pour les mineurs complètent l'ensemble.
La mine vue de l'extérieur
Sur le carreau

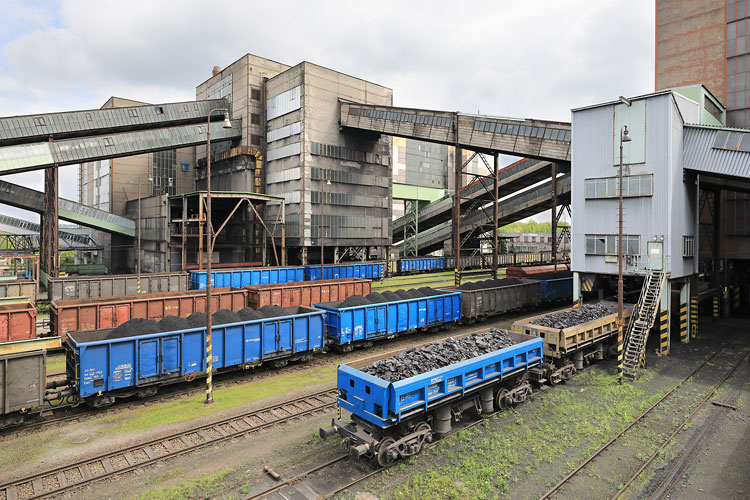

Les voies ferrées du lavoir
Le lavoir
Les installations du lavoir sont réparties dans plusieurs bâtiments situés de part et d'autre des voies ferrées. Après un premier tri manuel, plusieurs systèmes sont utilisés pour traiter le charbon comme des drew-boys (séparation par liqueur dense) ou des cellules de flotattion pour les schlamms.
Machines d'extraction du puits de retour d'air (výduná jáma)
En haut de la tour d'extraction du puits de retour d'air, 2 puissantes machines d'extraction à poulie Koepe quadricâble, entraînée chacune par 2 moteurs électriques, assurent la remontée des skips de charbon.
Machines d'extraction du puits d'entrée d'air (vtažná jáma)
Le puits d'entrée d'air est utilisé pour le transport du matériel et du personnel. Possédant 2 compartiments, il est équipé de 2 machines d'extraction à tambour.
----------
Au fond
----------
Après passage à la lampisterie, nous avons pu rejoindre le fond et visiter la longue taille n° 293 201/1 située à une profondeur de 900 mètres et accessible par le 5ème étage de la mine. D'une longueur de 140 mètres, elle se compose de 82 piles hydrauliques de soutènement marchant DBT 13/31. Le charbon est abattu par une haveuse Eickhoff SL 300. La puissance de la couche de charbon est d'environ 2,6 mètres. L'évacuation du charbon brut est assurée par un convoyeur blindé en taille, puis par une succession de convoyeurs à bande jusqu'au puits d'extraction. Le production journalière de cette taille est de l'ordre de 1 700 tonnes de charbon à coke.
-------------------------
Siège ČSM Jih (Sud)
-------------------------
Le siège ČSM Jih (Sud) n'est utilisé que pour le service (descente du personnel et du matériel). Il se compose de 2 puits surmontés d'une tour d'extraction en béton et d'un chevalement métallique. Un parc à matériel desservi par le fer complète l'ensemble.
